Link zum Tool: https://re.jrc.ec.europa.eu/pvg_tools/de/

Hintergrund

PVGIS (Photovoltaic Global Information System) ist ein Tool, welches von der EU gesponsort wurde und Daten über die PV-Einstrahlung an allen Orten Europas kostenfrei zur Verfügung stellt

Bedienung

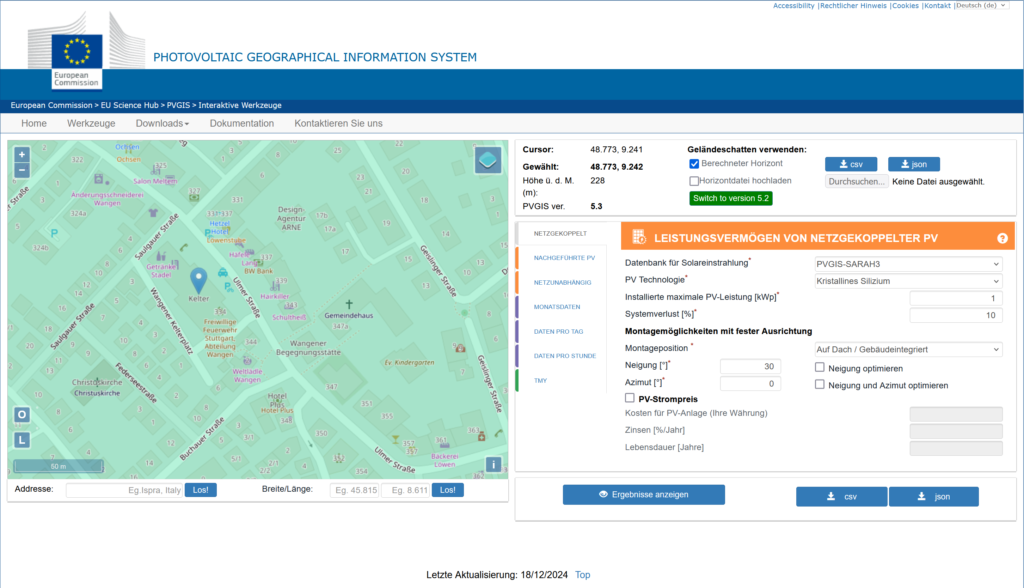

Adresseingabe

Beim Starten des Tools muss zunächst eine Adresse eingegeben werden. Hierbei ist die Adresseingabe des Tools eher „gewöhnungsbedürftig“ und funktioniert leider bei weitem nicht so geschmeidig wie beispielsweise von „Google Maps“ oder „Apple Karten“ gewohnt…

Es wird empfohlen, den Ort (z.B. Stuttgart-Wangen) einzugeben und dann mit den Mausrad (Zoom) und der rechten Maustaste (Ausschnitt verschieben) an die Zielposition zu navigieren, diese kann dann mit der linken Maustaste angewählt werden.

Geometrieeingabe

In der Regel werden ja PV-Anlagen auf Hausdächern betrachtet. Hierzu ist schon vieles im Tool richtig voreingestellt. in der Rubrik „Montagemöglichkeiten mit fester Ausrichtung“ wird unter der „Montageposition“ die Dachneigung (in °) und die Ausrichtung des Daches (Azimuth in °) angegeben. Zur Winkellogik der Ausrichtung hier der Hilfetext (nach Anklicken des „Azimuth“):

Das Azimut oder die Orientierung beschreiben die Südabweichung der Ausrichtung der PV-Module. -90° ist Osten, 0° ist Süden und 90° ist Westen.

Parametrierung und Ergebnisse

Es hat sich in der Praxis als zielführend erwiesen, die Systemverluste von 14% auf 10% zu reduzieren, die Ergebnisse passen dann in der Regel besser zur Wirklichkeit.

Es ist weiterhin gute Praxis, die Berechnung für eine Anlage mit 1kWp durchzuführen, weil häufig die Zahl der Module, die man auf die Dachfläche haben kann (oder auch haben will) nicht von Anfang an fix ist und man nicht für jede Änderung der Modulanzahl oder der Modultyps mit derselben Neigung und Ausrichtung neu berechnen will…

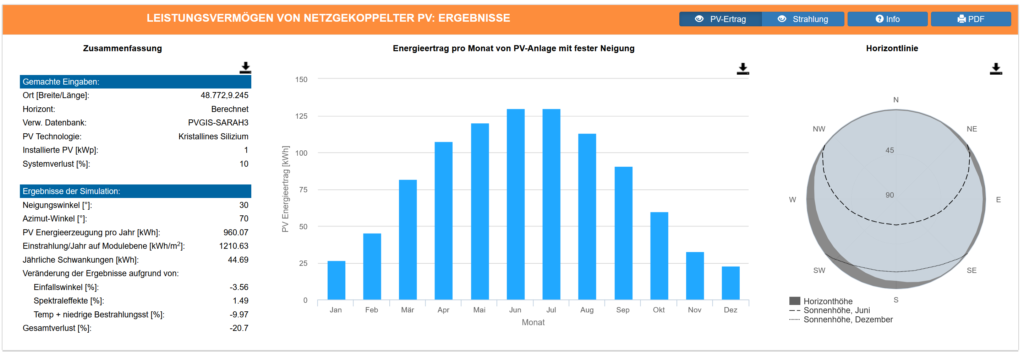

Ein Druck auf liefert dann typischerweise ein Bild wie dieses:

Im linken Block sind nochmals sämtliche Parameter gelistet und auch die wichtigste Ergebnisgröße: der jährliche PV-Ertrag (in kWh pro kWp PV Leistung) unter „PV Energieerzeugung pro Jahr [kWh]:„

Der monatsweise Verlauf der PV-Produktion ist im Schaubild zu sehen, die aus den Geländedaten resultierende Verschattung im Horizontbild rechts.

Verwendung der CSV – Dateien

Insbesondere die monatlichen, aber auch tagesbezogene Erträge lassen sich durch Druck auf herunterladen (üblicherweise in den „Download“ Ordner). Hierbei wird allerdings ein Format erzeugt, welches von Excel mit den in Deutschland üblichen Voreinstellungen in etlichen Fällen nicht korrekt eingelesen wird. Einfache Abhilfe ist das Öffnen der Datei in einem Texteditor (z.B. „Editor“ in Windows). Wenn dann aller Text markiert, in die Zwischenablage kopiert und danach in Excel eingefügt wird, sind die Daten richtig formatiert.

Viel Spaß mit dem Tool !
